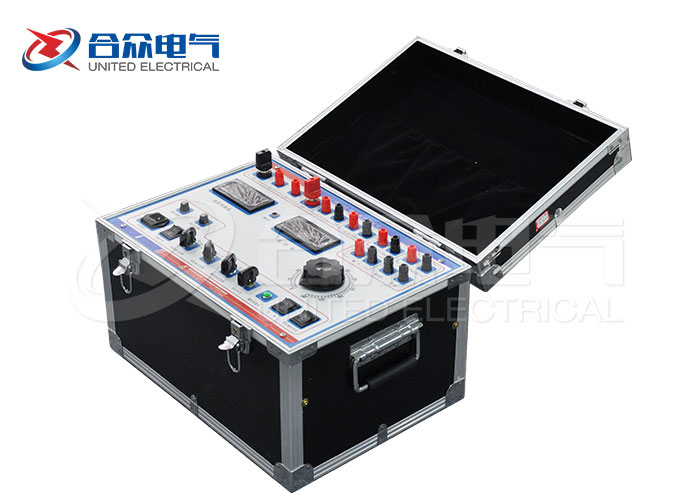

繼電保護測試儀，您應該聽說過吧？對的，是很重要的電力測試設備。那么我們熟知的繼保有哪些硬件組成呢？下面和武漢合眾電氣專家一起來看看，合眾電氣公司繼電保護測試儀裝置硬件組成。

  D/A轉換和低通濾波

  采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性。

  由于D/A分辨率高和擬合密度高，波形失真小，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現精確移相、諧波疊加，高頻率時亦可保證高的精度。
  電壓、電流放大器

  各相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。

  功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時。10A及以下輸出時裝置可長期工作，當電流超過10A時，軟件限時啟動，限時時間到，軟件自動關閉功率輸出并給出告警指示。輸出電流越大，限時越短。

  文章詳細闡述了合眾電氣公司繼電保護測試儀裝置硬件組成。合眾電氣公司是二十年電力測試設備制造商，有豐富的電力測試設備制造經驗。需要繼電保護測試儀，聯系合眾電氣網站客服。
